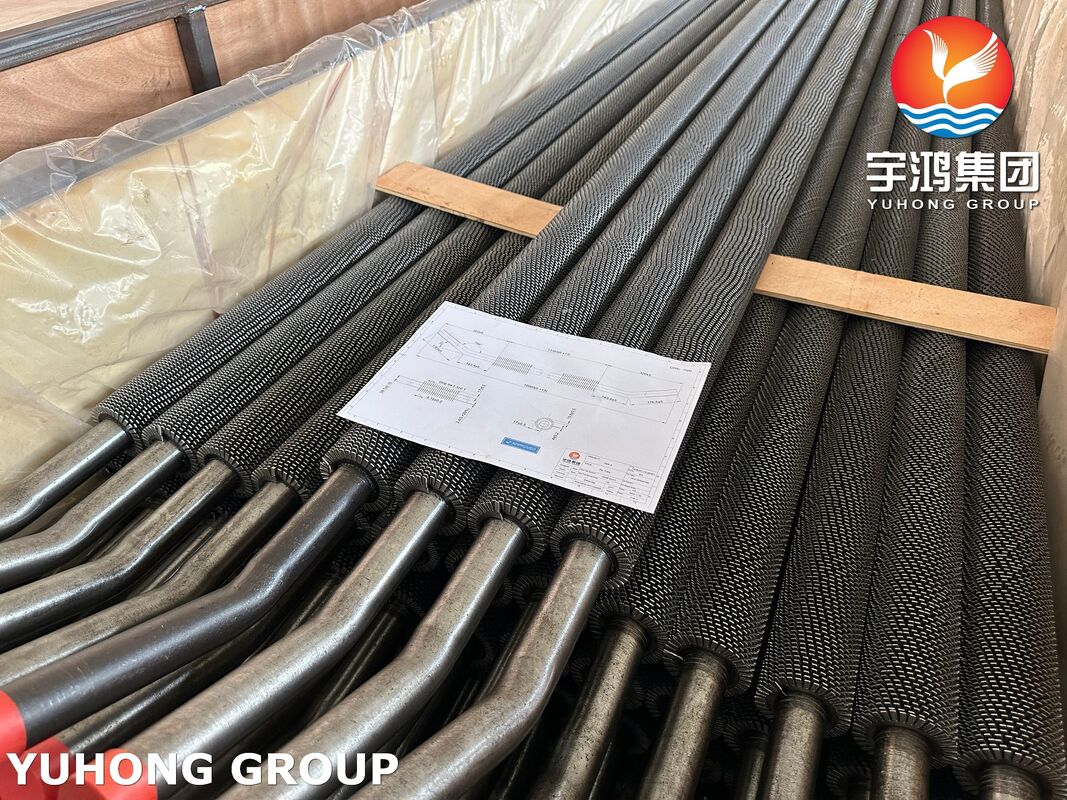

HRSG Komponenty zamienne Harfy ASME SA213 T22 Rurka z żółtymi płetwami

Nasze rury z ząbkowanym płetwami są zaprojektowane do zastosowań w wysokich temperaturach i pod wysokim ciśnieniem, specjalnie zoptymalizowane do stosowania w kotłach odzysknicowych (HRSG), kotłach na odpady cieplne, piecach paleniskowych i urządzeniach procesowych w przemyśle petrochemicznym. Konstrukcja z płetwami maksymalizuje powierzchnię kontaktu dla zwiększenia efektywności wymiany ciepła, podczas gdy ząbkowana konfiguracja płetw znacząco poprawia turbulencję i redukuje osadzanie się zanieczyszczeń.

Rury te są produkowane z materiału bazowego rury ASME SA213 T22 – wysokowytrzymałej stali stopowej Cr-Mo – w połączeniu z wysokiej jakości ząbkowanymi płetwami ze stali węglowej, zapewniając doskonałą stabilność mechaniczną i wydajność wymiany ciepła w trudnych warunkach pracy.

• Rodzaj materiału: Bezszwowa stal stopowa ferrytyczna (2,25% Cr, 1% Mo)
• Normy: ASTM / ASME SA213
• Kluczowe właściwości:
  • Doskonała wytrzymałość w wysokich temperaturach
  • Doskonała odporność na utlenianie i pełzanie
  • Wysoka stabilność strukturalna pod ciśnieniem
  • Idealne do pracy w HRSG i kotłach w temperaturach do ok. 600°C

• Typ: Stal niskowęglowa lub średniowęglowa w zależności od zastosowania
• Zalety:
  • Wysoka przewodność cieplna
  • Dobra spawalność
  • Ekonomiczny materiał o silnych właściwościach mechanicznych

Płetwy ząbkowane (zwane również płetwami segmentowymi) są zaprojektowane do przerywania warstwy przyściennej, tworząc zwiększoną turbulencję i poprawiając ogólną wydajność wymiany ciepła.

• Typ płetwy: Ząbkowane / Segmentowe
• Wysokość płetwy: Zazwyczaj 10–16 mm (możliwość dostosowania)
• Grubość płetwy: Zazwyczaj 0,8–1,5 mm
• Gęstość płetw: Zazwyczaj 8–10 FPI (płetw na cal), możliwość dostosowania
• Mocowanie płetwy: Zgrzewanie oporowe wysokiej częstotliwości (HFRW)
• Orientacja płetwy: Ząbkowane wzdłużnie dla zoptymalizowanego generowania turbulencji

• Zwiększony współczynnik wymiany ciepła
• Poprawiona turbulencja gazu
• Zmniejszone osadzanie się zanieczyszczeń i popiołu
• Zwiększona wydajność w sekcjach konwekcyjnych HRSG
• Lepsza wydajność w strumieniach zanieczyszczonych gazów w porównaniu do płetw litych

• Średnica zewnętrzna: 25,4 mm (1 cal), 38,1 mm (1,5 cala), 50,8 mm (2 cale) lub niestandardowe rozmiary
• Grubość ścianki: od 2,0 mm do 6,0 mm w zależności od ciśnienia i kodu projektowego
• Długość rury: do 18–20 metrów (w zależności od możliwości produkcyjnych i ograniczeń transportowych)
• Dostępne konfiguracje proste lub z gięciem U

• Zgrzewanie oporowe wysokiej częstotliwości (HFRW) zapewnia:
  • Pełne połączenie metalurgiczne między płetwą a rurą
  • Doskonała przewodność cieplna
  • Wysoka wytrzymałość mechaniczna
  • Długa żywotność w warunkach cyklicznych obciążeń termicznych

Rury z ząbkowanym płetwami z rurami bazowymi T22 są szeroko stosowane w:

• HRSG (kotły odzysknicowe)
• Elektrownie o obiegu kombinowanym (CCPP)
• Jednostki odzysku ciepła odpadowego (WHRU)
• Piece petrochemiczne i rafinerie
• Ekonomizery i przegrzewacze kotłowe
• Wymienniki ciepła gaz-powietrze lub gaz-woda pracujące w wysokich temperaturach

• Wysoka wydajność wymiany ciepła
• Zmniejszony spadek ciśnienia po stronie gazu
• Lepsza wydajność antyosadzania się zanieczyszczeń
• Doskonała trwałość mechaniczna w wysokiej temperaturze
• Zaprojektowane do długoterminowej pracy w trudnych warunkach przemysłowych
